Установка струи чернил относительно желоба


Установка струи чернил относительно желоба

Находясь в главном MENU, следует посредством клавиш маркера перевести балку маркера в положение CЕРВИС и акцептировать выбор клавишей .
Потом выбрать положение НАСТР. ТРУБКИ и подтвердить выбор клавишей .


ПРИМЕЧАНИЕ:

Команда НАСТР. ТРУБКИ является командой безусловно сервисной. Пользоваться ею может только специально обученный работник. Применение команды предназначенной для установки желоба в несоответствии с назначением может привести к заливке головки или других предметов чернилами!!! После ввода команды НАСТР. ТРУБКИ с головки начинает вылетать струя чернил.

Датер (датировщик, датеровщик) EBS-6000

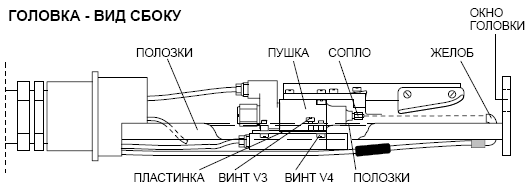

Положение струи чернил относительно желоба регулируется с помощью двух винтов V. Ввинчивание (вправо) винта V3 вызывает снижение струи в желобе. Ввинчивание винта V4 вызывает повышение струи в желобе. Следует регулировать одновременно двумя винтами так, чтобы плоская пружина, на которой крепится пушка, выгибалась.

После регулировки винты должны ограничиваться, т.е. винт V3 ввинченный в полозки головки должен опираться своей головкой на пружину, на винт V4 проходящий через пружину и ввинченный в полозки должен опираться своей головкой на пружину. Следует регулировать положение струи чернил в желобе (винтами V) так, чтобы расстояния X и Y, показанные на рис. , были одинаковы. Эту регулировку проводится при помощи команды НАСТР. ТРУБКИ.

Команда НАСТР. ТРУБКИ - это сервисная команда. Она способствует соответственной установке струи чернил относительно желоба относительно по вертикальному направлению для разных значений высокого напряжения. Установку струи чернил относительно желоба по вертикали проводится всегда при изменении значения высокого напряжения, при замене сопла, желоба, пушки или элементов её крепления и при разладке элементов головки.

Процедура реализации команды НАСТР. ТРУБКИ следующая:


1) При включенном датере EBS-6000 тщательно промыть головку (особенно область желоба).


2) Подождать, пока не загорит постоянным светом лампочка READY на внутреннем пульте. Открыв нижние дверцы датировщика EBS-6000 проверить значение номинального напряжения внутри чернильной системы., которое должно составлять 2,7 бар (0,27МПа).


3) Создать текст (лучше всего для каждой предельной высоты: 7-, 16-, 25-, 32-точки) и определить параметры печати посредством команды ПАРАМЕТРЫ ПЕЧАТИ.


4) Передать сначала команду СТАРТ ПЕЧАТИ, выбирая раньше созданный текст, а потом ввести команду УСКОРЕННЫЙ СТОП. Это обеспечит активизацию раньше установленных параметров печати перед вводом команды НАСТР. ТРУБКИ.

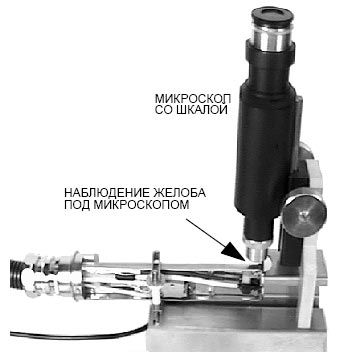

5) Поместить головку в держателе микроскопа таким образом, чтобы можно было наблюдать за струей чернил попадающей в желоб (см.Рис.).

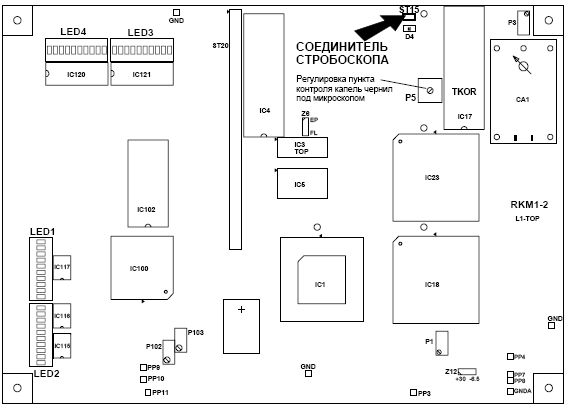

Соединитель стробоскопа микроскопа вложить в гнездо ST15 на тэз-е управления головкой (обозначение "STROB" на корпусе датера) доступным после открытия верхних дверец с внешним пультом - см Рис. Соединитель следует подключить в таком направлении, чтобы засветился диод LED стровоскопа, Подсоединение наоборот не вызовет повреждения.


ПРИМЕЧАНИЕ:
Если у потребителя нет микроскопа, можно н/у процедуру провести, наблюдая струю чернил попадающую в желоб на контрастном (по отношению к цвету чернил) фоне при хорошем освещении. Можно помогать себе лупой напр. часовщика. Следует помнить, что регулировка не будет точной.

Датер (датировщик, датеровщик) EBS-6000

6) Выход головки закрыть бумажным полотенцем, так как после выполнения команды чернила начнут вылетать из головки !!!!


7) Выполнить команду НАСТР. ТРУБКИ.

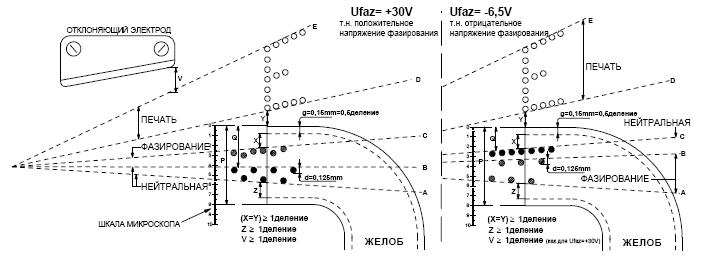

Установка струи чернил по отношению к желобу в зависимости от применяемого в устройстве напряжения загрузки для фазирования Ufaz.
g=0,15 мм (0,6 деления) - толщина стенки желоба,
d=0,125 мм (0,5 деления) - диаметр капли,
P=2 мм (8 делений) - внешний диаметр желоба.

8) Под микроскопом видны пять струй A, B, C, D, E (см. рис.) с небольшим контрастом (серый цвет точек - см.примечание ниже). Регулировать положением пушки (винты V3 и V4) так, чтобы поля X и Y были одинаковы. Одновременно должны выполняться условия (X=Y)≥1 деление, Z≥1 деление и V≥1деление, где 1 деление=0,25мм означает одно деление на шкале микроскопа. Z является расстоянием самых низких капель нейтральной струи чернил (для Ufaz=30V) или самых низких капель предназначенных для фазирования (для Ufaz=-6,5V) от нижнего внутреннего края желоба. V является расстоянием найдалее отклоняющихся капель предназначенных для печати от верхнего края отклоняющего электрода.

ПРИМЕЧАНИЕ:
• Команда действует НАСТР. ТРУБКИ не более 15 секунд. Ограничение вводится для защиты от последствий ошибочного ввода команды и от возможности изменения фазы определяемой в системе фазирования.
• Можно получить большой контраст точек под микроскопом вводя перед выполнением команды НАСТР. ТРУБКИ команду СТРОБОСКОП - см.параграф Переключение стробоскопа.
• Дополнительно, при синхронизации диода LED стробоскопа от столбцов, можно во время выполнения команды НАСТР. ТРУБКИ "перемещать" наблюдаемые капли по горизонтали потенциометром P5 на тэз-е управления головкой (см. рис.). Тэз становится доступным после открытия верхних дверец с внешним пультом. Это дает возможность вычисления расстояния между каплями а краями желоба.

9) Вжать любую клавишу терминала и тем самым окончить реализацию команды НАСТР. ТРУБКИ.

10) Подождать не менее 30 секунд на стабилизацию фазирования.


11) Задать повторно команду НАСТР. ТРУБКИ. Проверить, одинаковы ли поля X и Y для других автоматически установленных фаз и не затрагивают ли капли чернил изнутри и снаружи желоб.


12) Вжать любую клавишу терминала, чтобы окончить реализацию команды НАСТР. ТРУБКИ.


13) Проверить, попадает ли по горизонтали струя чернил в середину желоба.
