Подключение датировщика EBS-6000


Инструкция по обслуживанию EBS-6000

После установки датировщика EBS-6000 и снятия транспортной защиты необходимо выполнить следующие подключения:
- Соединять зажим заземления с нулевым проводом или заземлением согласно принятой пользователем системой

Датировщик (датер, датеровщик) EBS-6000. Подключение

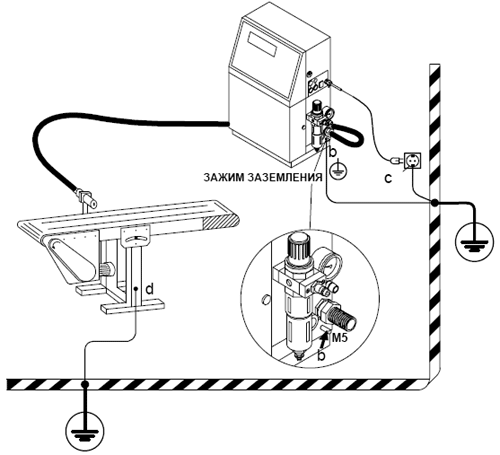

Способ соединения зажима заземления датировщика и конвейеров с
целью уравнения потенциалов помех.



В случае обнаружения помех в работе  датировщика EBS-6000 необходимо проверить, есть ли гальваническое соединение металлических частей головки с массой через держатель головки.

Это может вызывать неправильное распределение токов между головкой и  датировщиком EBS-6000. Если существует такое соединение, то необходимо обеспечить соединение зажима заземления с массой конвейеров специальным защитным проводом так, чтобы сопротивление между пунктами b и c, а также b и d составляло макс. 0,1 Ом. Лучше всего подключить эти провода в одной точке к заземляющей шин.

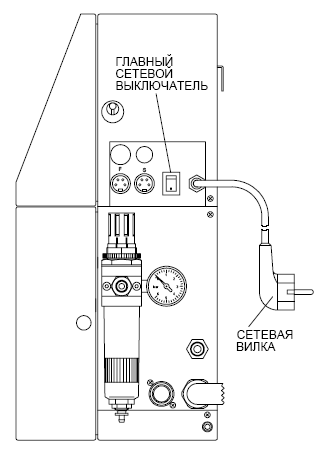

Электрическая сеть. Датер EBS-6000

Электрическая сеть,
следует подключить посредством
сетевой вилки как на рисунке

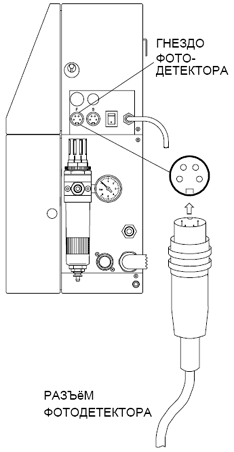

Фотодетектор. Датер EBS-6000

Фотодетектор
подключить в гнездо, обозначенное буквой "F" на корпусе датера

Датировщик (датер, датеровщик). Подключение датировщика EBS-6000

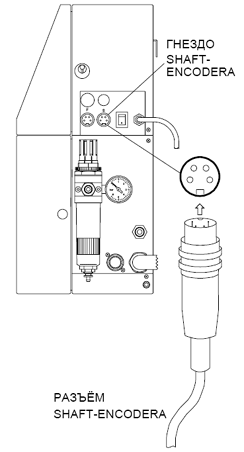

Shaft-encoder

подключить в гнездо, обозначенное буквой "S" на корпусе датировщика (возможность при переменных скоростях конверйеров).

Датировщик (датер, датеровщик). Подключение датировщика EBS-6000

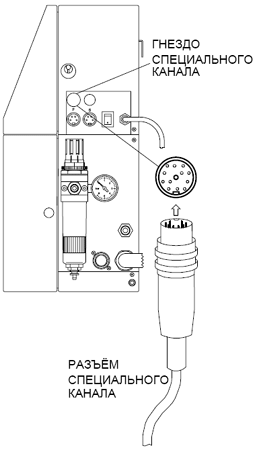

Ввод дополнительного канала передачи данных
(возможность)

Датировщик (датер, датеровщик). Подключение датировщика EBS-6000

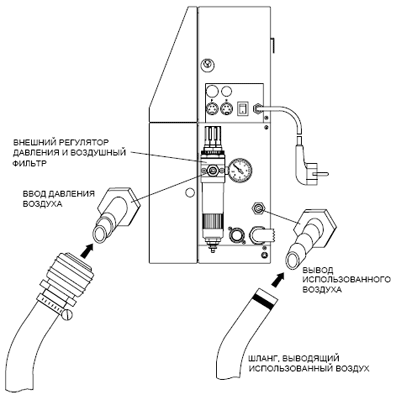

Сжатый воздух необходимо подключить к вводу давления воздуха, как на рисунке.

Внешним регулятором давления установить значение 5,5 бар (0,55МПа).


¼Использованный воздух, загрязнённый растворителем, необходимо вывести (как на рисунке) наружу шлангом с внутренним диаметром мин.10 мм, изготовленным из материала, стойкого к используемому растворителю (напр., из полиэтилена).


ПРИМЕЧАНИЕ:
Слишком длинный шланг может вызывать снижение вакуума и чернила не будут правильно отсасываться в жёлоб. Шланг должен быть защищён от перегиба и закупорок.

Подключение бутылок с чернилами и растворителем


Подключение бутылок с чернилами и растворителемВ углублении для бутылок поместить бутылки с чернилами и растворителем, вставляя в них всасывающие трубки с фильтрами на концах. Проверить, надеты ли на концы фильтры. Если  датировщик EBS-6000 полностью опорожнено от чернил, то необходимо позаботится, чтобы помещённая бутылка с чернилами была полная.


ПРИМЕЧАНИЕ: Необходимо обратить внимание на то, чтобы в бутылках, присоединённых к  датировщику EBS-6000 были фирменные чернила и растворитель. Недопустимо, чтобы в результате ошибки присоединённые бутылки содержали не те чернила или растворитель, какие должны быть.


Это угрожает порчей чернил в резервуарах  датировщика EBS-6000 (изменение химического состава чернил). Результатом этого может быть возникновение множества проблем, начиная от принципиального ухудшения качества шрифта до блокировки работы чернильной системы, что требует капитальной чистки всего датировщика EBS-6000. Необходимо помнить, что нельзя менять местами бутылки с чернилами и растворителем. Для того, чтобы можно было различить трубки ведущие в бутылки, края алюминиевых гаек на колпачках бутылок обозначены надписью INK - для чернил и SOLV - для растворителя.
