Терминал датера EBS-6000


Инструкция по обслуживанию EBS-6000



Терминал


ПРИМЕЧАНИЕ:
В связи с упрощением описания управления датером EBS-6000 клавиш терминала, в целой настоящей инструкции будут применяться знаки символизирующие клавиши терминала.

Датировщик (датер, датеровщик) EBS-6000.  Терминал

Терминал предназначен для коммуникации оператора с датером EBS-6000. Посредством терминала можно управлять работой датировщика EBS-6000, вводить в его память и индицировать тексты, которые будут печататься, считывать и модифицировать параметры системы, а также контролировать состояние датера EBS-6000. Терминал расположенный на панели терминала внешнего пульта содержит графический дисплей, алфавитно-цифровую клавиатуру типа QWERTY, клавиши управляющие контрастом и функциональные клавиши. Все эти функции терминала будут описаны в дальнейшей части этого раздела.

Конструкция и функции терминала

Графический дисплей размерами 240x64 pikseli /Piksel - самый маленький пункт графического экрана, который может быть в двух состояниях: установленным и сброшенным/.

Поверхность дисплея делится на независимые поля называемые окнами, разной ширины и высоты, разделенные друг от друга горизонтальными тонкими линиями.

Датировщик (датер, датеровщик) EBS-6000.

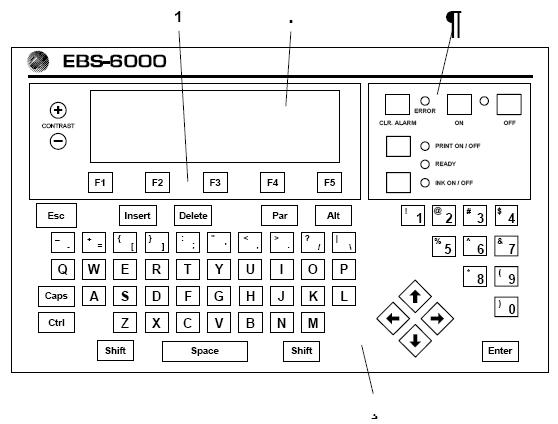

Вид внешнего пульта с панелью терминала

Смотря сверху это следующие окна:

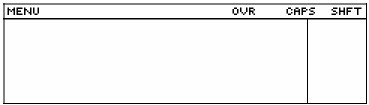

Окно статуса терминала высотой одной строки содержит следующие информации (смотря с левой стороны)
• краткие сообщения - 12 знаков (напр.о состоянии пера в редакции графического подтекста или наименование части MENU),
• способ ввода знаков (INSert-вставить, OVeRwrite-надписать) - 3 знака,
• состояние клавиши ©, переключающей печать заглавными или прописными буквами,
• сигнализация вжатия добавочных функциональных клавишей Y или «,
• координаты графического маркера (во время редакции графики).

Датировщик (датер, датеровщик) EBS-6000. Окно статуса терминала

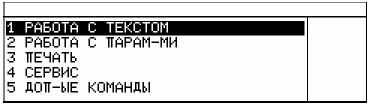

Рабочее окно высотой пяти строк, является главным окном дисплея и служит для высвечивания MENU обслуживания, разных параметров и сообщений, издания текстов и т.д.

Датировщик (датер, датеровщик) EBS-6000. Рабочее окно

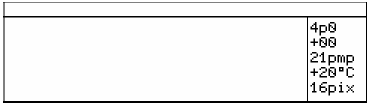

Окно статуса принтера с правой стороны рабочего окна высотой пяти строк, содержит информации о статусе головки в разных состояниях работы датировщика EBS-6000 - см.пункт Статус головки.

Датировщик (датер, датеровщик) EBS-6000. Окно статуса принтера

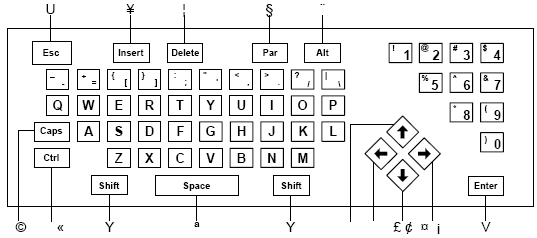

Алфавитно-цифровая клавиатура, с помощью которой вводятся функции управления и сопутствующие им алфавитно-цифровые последовательности (знаки).

На клавиатуре терминала расположены три группы клавиш разного назначения.

группа контрольно-управляющих клавиш клавиши на темно-голубом фоне:
U ¥ ¦ § ¨
© « Y V -
и клавиши маркера светло-голубом фоне: ¢ ¡ £ ¤.
группа цифровых клавиш и других знаков клавиши на светло-голубом фоне обозначенные цифрами 1, 2, ... , 9, 0.
группа клавиш алфавитных знаков и других знаков клавиши на светло-голубом фоне обозначенные буквами A, B, C, ... , Z, клавиши - = [ ] ; ' , . / \ и клавиша ª.

Все в/указанные знаки доступны сразу после вжатия клавиши.

Ввод знаков расположенных в левом верхнем углу некоторых клавиш должно предупреждать каждый раз вжатие клавиши Y. Это касается следующих знаков: _ + { } : " < > ? | ! @ # $ % ^ & * ( ) .

Поле специальных функциональных клавиш содержащее:

• клавиши управления контрастом графического дисплея, - увеличение контраста, - уменьшение контраста.
функциональные клавиши обеспечивающие определение разных дополнительных функций.
