Пульт оператора датировщика EBS-6000


Инструкция по обслуживанию EBS-6000



Пульты оператора


Пульты оператора позволяют обслуживающему персоналу управлять работой  датера EBS-6000, следить за его актуальным состоянием и в зависимости от этого состояния, предпринимать соответствующие действия. Позволяют также выполнять основные действия, такие как включение, выключение, локализация причины сигнала тревоги, сброс сигнала тревоги и т.д. Ниже приводятся подробные описания пультов оператора.

Внешний пульт

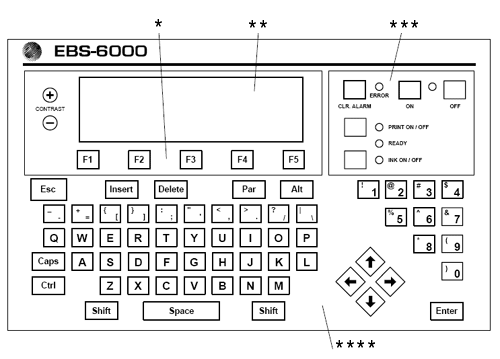

Датировщик (датер, датеровщик) EBS-6000. Внешний пульт

Внешний пульт расположенный на передней стенке датера EBS-6000 состоит из двух частей.

*** Главная панель, расположенная на сером фоне в правом верхнем углу внешнего пульта содержит следующие элементы:



Клавиши
• Зеленая клавиша ON (в дальнейшем обозначенная символом -  ) - предназначена для включения датера.
• Красная клавиша OFF (в дальнейшем обозначенная символом -  ) - предназначена для выключения датера.
• Жёлтая клавиша CLR. ALARM (в дальнейшем обозначенная символом -  ) - служит для сброса сигнала тревоги.

• Тёмноголубая клавиша PRINT ON/OFF - служит служит для включения и выключения печати.

• Тёмноголубая клавиша INK ON/OFF - служит для включения и выключения потока чернил в печатающей головке во время чистки сопла и фильтра чернил в пушке.

ПРИМЕЧАНИЕ:
Датер EBS-6000выключенный клавишей OFF физически не отключено от электросети. См.раздел Выключение датера EBS-6000. Пуск датировщика EBS-6000.



Лампочки


• Красно-Зелёная лампочка между клавишами ON-OFF - служит для сигнализации состояния включения-выключения датера. Зеленый свет лампочки сигнализирует состояние ожидания - датер выключен и ожидает на вжатие клавиши ON.


• Красная лампочка ERROR возле клавиши CLR. ALARM - служит для сигнализации состояния тревоги. Лампочка эта загорается в такт звукового сигнала тревоги. Это дополнительный сигнал для оператора, если звукового сигнала не слышно, напр. из-за черезмерного шума вблизи датера.


• Зеленая лампочка возле клавиши PRINT ON/OFF - служит для сигнализации состояния включения (лампочка светится) и выключения печатания (лампочка не светится).


• Жёлтая лампочка возле клавиши READY - служит для сигнализации состояния головки к печатанию. Когда лампочка светится, можно запустить печатание командой ROZPOCZĘCIE DRUKU или клавишей PRINT ON/OFF. После включения датера эта лампочка не светится. После истечения ок. 1.5 ÷ 3 мин. эта лампочка загорается сигнализируя готовность головки к печати. В случае появления ошибки в головке, во время выключения датера или в других состояниях исключающих готовность головки, желтая лампочка READY потухает.


• Зеленая лампочка возле клавиши INK ON/OFF - служит для сигнализации состояния включения (лампочка светится) и выключения (лампочка не светится) потока чернил в печатающей головке.

*, **, **** Панель терминала содержит алфавитно-цифровую клавиатуру типа QWERTY, графический дисплей, клавиши управляющие маркером и функциональные клавиши.

Внутренний пульт


Внутренний пульт предназначен для сигнализации состояния внутренних блоков датера EBS-6000, для сигнализации ошибок, сигналов тревоги и аварии. Сигнализация осуществляется посредством комплекта лампочек (ряд светящих диодов LED1, LED2, LED3, LED4), расположенных на главной плате электроники датировщика EBS-6000, доступной после открытия верхних дверец

Датировщик (датер, датеровщик) EBS-6000. Расположение сигнализационных лампочек внутреннего пульта

Расположение сигнализационных лампочек внутреннего пульта

Датировщик (датер, датеровщик) EBS-6000. Лампочки оошибок и статусные

Лампочки оошибок (LED1) и статусные (LED2)

Два вертикальных ряда лампочек LED1, LED2 описаны с их левой стороны. Далее, для отдельных лампочек, описывается значение состояния, когда лампочка светится.

+300V ERR.

нет напряжения +300В - авария

CHK V.ER.

авария возвратного клапана в головке, плохой растворитель (сгущенный чернилами) в резервуаре R4

V7 ERR.

авария клапана V7 (только в гравитационной чернильной системе)

FILL.ERR.

авария связана с превышением лимита времени наполнения резервуара R1

SOLV.BAD

имеет два значения:

• лампочка светится постоянным светом - параметры применяемого растворителя не соответствуют требованиям,
• лампочка светится мерцающим светом - состояние неполного резервуара R4,

INK LACK

нет чернил в бутылке

SOLV.LACK

нет растворителя в бутылке

AIR LACK

слишком низкое давление питающего воздуха

PH. ERR.

ошибка фазирования в головке

HV ON

имеет два значения:
• лампочка светится постоянным светом - включено высокое напряжение в головке,
• лампочка светится мерцающим светом - пропадание высокого напряжения или нет возможности поддержки его значения на определенном уровне

READY

имеет три значения:
• лампочка не светится - головка не готова к печати, чернила могут быть включены,
• лампочка светит мерцающим светом - включен поток чернил в головку, наступает стабилизирование параметров раздробления чернил на капли,
• лампочка светит постоянным светом - включен поток чернил, головка готова к печатанию.

+VIS (SOLV)

указатель дополнения системы растворителем - плотность чернил выше номинала

-VIS (INK)

указатель дополнения системы чернилами - плотность чернил ниже номинала

St1

указатель верхнего уровня чернил в резервуаре R1

Sb1

указатель нижнего уровня чернил в резервуаре R1

(OVER) St3

указатель верхнего уровня чернил в резервуаре R3; имеет два значения:
• лампочка светит постоянным светом - устойчиво переполнен резервуар R3 - авария,
• лампочка светит мерцающим светом - временно переполнен резервуар R3 (напр.чернила в резервуаре плеснули)

Sb3

указатель нижнего уровня чернил в резервуаре R3

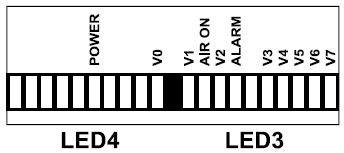

Датировщик (датер, датеровщик) EBS-6000. Контрольные лампочки

Контрольные лампочки (напр. клапанов, реле) - LED3, LED4

POWER

контроль включения сигнала поддерживающего блок питания принтера в состянии включения,

V0

контроль включенной пары клапанов: электрический клапан EV0, пневматический клапан PV0

V1

контроль включенной пары клапанов: электрический клапан EV1, пневматический клапан PV1

AIR ON

контроль включения главного клапана давления воздуха,

V2

контроль включенной пары клапанов: электрический клапан EV2, пневматический клапан PV2

ALARM

контроль включения сигнала сигнала тревоги (дубликат лампочки ERROR на главной панели внешнего пульта),

V3

контроль включенной пары клапанов: электрический клапан EV3, пневматический клапан PV3

V4

контроль включенной пары клапанов: электрический клапан EV4, пневматический клапан PV4

V5

контроль включенного электрического клапана EV5, надзирающего всасывание насоса чернил,

V6

контроль включенной пары клапанов: электрический клапан EV6, пневматический клапан zawór AV6

V7

контроль включенного электрического клапана EV7, надзирающего нагнетание насоса чернил.
