Считывание рапорта о сбоях


Считывание рапорта о сбоях





Все ошибки сигнализируемые сигналом тревоги записываются в памяти датера EBS-6000 в виде рапорта. В памяти хранится информация о типе сбоя, а также о дате и времени его появления. Благодаря этому, персонал обслуживающий датировщик EBS-6000 может проследить ход работы датера EBS-6000, анализируя моменты появления нетипичных обстоятельств.

Рапорт о сбоях считывается следующим образом. Находясь в главном MENU, следует посредством клавиш маркера перевести балку маркера в положение ДОП-ЫЕ КОМАНДЫ и подтвердить выбор клавишей V. Потом следует выбрать возможность ПРОТОКОЛ ОШИБОК и подтвердить выбор клавишей V. Тогда в рабочем окне терминала очередно индицируются сбои, которые появились за последнее время.

Описание каждого сбоя в рапорте содержит все необходимые информации о состоянии датировщика EBS-6000 в момент появления сбоя и сигнала тревоги. Описание одного сбоя занимает целое рабочее окно терминала и состоит их 4 строк:

  Датер | маркировщик | EBS-6000

- Первая строка содержит дату (год, месяц, день) и время появления сбоя первый раз, а также счетчик сбоев с одинаковыми параметрами. Счетчик этот увеличивается, если:

• сбой продолжается в течение очередных 10 минут (т.е.изменились десятки минут) и
• следующий появляющийся сбой точно такого типа, как этот сбой.

- Во второй строке приводится дата и время последнего появления рассматриваемого сбоя.
- В третьей строке указан статус чернил (12 гексадецимальных цифр) и из статуса головки номер 1 (4 гексадецимальные цифры).
- В четвертой строке расположены остальные статусы головок номер 2,3,4 (по 4 гексадецимальные цифры).


Гексадецимальная цифра имеет 16 значений (от 0 по F), которые отображаются в датировщике EBS-6000 посредством четырех битов. Каждый бит может принимать два состояния:

0 - т.н. бит "погашенный",
1 - т.н. бит "установленный".

Для раскодирования отдельных гексадецимальных цифр приводится следующая таблица:

Датер | маркировщик | EBS-6000

Дальнейшее описание отдельных битов касается "установленного" бита (т.е. в состоянии 1).


Статус чернил кодируется следующим образом:


1-ая гексадецимальная цифра (считая с левой стороны):

бит 4 - включено высокое напряжение в головке 1 (горит красная лампочка HV на внутреннем пульте),
бит 5 -
включено высокое напряжение в головке 2,
бит 6 -
включено высокое напряжение в головке 3,
бит 7 -
включено высокое напряжение в головке 4.

2-ая гексадецимальная цифра:

бит 0 - головка 1 готова (короткие вспышки или постоянное свечение зеленой лампочки READY на внутреннем пульте),
бит 1 - головка 2 готова,
бит 2 - головка 3 готова,
бит 3 - головка 4 готова.

3-ья гексадецимальная цифра:

бит 4 - погрешность высокого напряжения в головке 1 (сигнализация тревоги HV, мерцает красная лампочка HV на внутреннем пульте),
бит 5 - погрешность высокого напряжения в головке 2,
бит 6 - погрешность высокого напряжения в головке 3,
бит 7 - погрешность высокого напряжения в головке 4.


4-ая гексадецимальная цифра:

бит 0 - сбой фазирования в головке 1 (сигнализация READY - равномерное мерцание зеленой лампочки READY на внутреннем пульте),
бит 1 - сбой фазирования в головке 2,
бит 2 - сбой фазирования в головке 3,
бит 3 - сбой фазирования в головке 4.


5-ая гексадецимальная цифра:

бит 4 - нет растворителя (сигнализация SOLVENT, горит красная лампочка SOLVENT на внутреннем пульте),
бит 5 - превышение времени заполнения (timeout) резервуара R1 (сигнализация тревоги FILL.ERR., горит красная лампочка FILL.ERR. на внутреннем пульте),
бит 6 - чернильную систему пополнить чернилами (не растворителем),
бит 7 - пустая бутылка.

6-ая гексадецимальная цифра:

бит 0 - слишком низкое давление внешнего воздуха (сигнализация тревоги AIR LACK, светит красная лампочка AIR LACK на внутреннем пульте),
бит 1 - переполнен резервуар R3 (вызывает сигнализацию тревоги OVER, светит красная лампочка OVER на внутреннем пульте),
бит 2 - несоответственный состав растворителя (в чернильную систему подан растворитель несоответствующий требованиям - светит красная лампочка SOLV.ERR. на внутреннем пульте),
бит 3 - нет чернил (сигнализация INK, светит красная лампочка INK на внутреннем пульте).

• 7-ая гексадецимальная цифра:

бит 4 - состояние, когда лампочки датчиков уровня Sb1 и Sb3 светятся при не разгруженной чернильной системе (сигнализация тревоги FILL.ERR., горит красная лампочка FILL.ERR. на внутреннем пульте),
бит 5 - несоответственный растворитель в резервуаре R4 (изменение параметров растворителя в резервуаре R4 - может пропускать обратный клапан в пушке !!),
бит 6 - превышение времени (timeout) передачи между ТЭЗ-ами JET4 и JET1 (индицируется сообщение JET4 Ошибоч. прог-ма),
бит 7 - не проверяет резервуара R4; это означает, что при выключении датера в нормальном режиме игнорировалась сигнализация SOLV.ERR. и была вторично вжата клавиша датировщика EBS-6000 OFF .


8-ая гексадецимальная цифра:

бит 0 - вжата клавиша выключения при пустом резервуаре R4 (мерцает красная лампочка SOLV.ERR. на внутреннем пульте),
бит 1 - нет напряжения +300V (сигнализация HV-READY, однородно мерцают лампочки HV и READY во всех головках на внутреннем пульте),
бит 2 - готовность для РLOTER-a (специальная опция),
бит 3 - ошибка заполнения резервуара R1 состоящая в том, что слишком быстро сработал датчик нижнего уровня Sb1 в резервуаре R1 после последнего переливания (сигнализация тревоги FILL.ERR., светит красная лампочка FILL.ERR. на внутреннем пульте) - быть может дефект в клапане V7.

9-ая гексадецимальная цифра:

бит 4 - осцилляции включенного высокого напряжения в головке 1 превышают допускаемое значение,
бит 5 - осцилляции включенного высокого напряжения в головке 2 превышают допускаемое значение,
бит 6 - осцилляции включенного высокого напряжения в головке 3 превышают допускаемое значение,
бит 7 - осцилляции включенного высокого напряжения в головке 4 превышают допускаемое значение.


10-ая гексадецимальная цифра:

бит 0 - неправильный уровень нуля при выключенном высоком напряжении в головке 1,
бит 1 - неправильный уровень нуля при выключенном высоком напряжении в головке 2,
бит 2 - неправильный уровень нуля при выключенном высоком напряжении в головке 3,
бит 3 - неправильный уровень нуля при выключенном высоком напряжении в головке 4.


• 11-ая гексадецимальная цифра:

бит 4 - питающее напряжение -15V вне допускаемых пределов,
бит 5 - питающее напряжение +15V вне допускаемых пределов,
бит 6 - питающее напряжение +24V вне допускаемых пределов,
бит 7 - питающее напряжение +5V вне допускаемых пределов.


• 12-ая гексадецимальная цифра:

бит 0 - вжата клавиша PRINT START на внутреннем пульте (для датеров EBS-6000 с такой клавишей),
бит 1 - вжата клавиша PRINT STOP на внутреннем пульте (для датировщиков EBS-6000в с такой клавишей),
бит 2 - включен тест высокого напряжения (сервисная команда),
бит 3 - не использован.


Статус головки кодируется следующим образом.


1-ая гексадецимальная цифра (считая с левой стороны):

бит 4 - согласие на прием сигнала фотодетектора,
бит 5 - появился сигнал от фотодетектора (сбрасывается после окончания распечатки),
биты 6 и 7:
00 - состояние стоп (состояние после до конца выполненной команде СТОП ПЕЧАТИ - иначе состояние stop),
10 - печать началась после команды СТАРТ ПЕЧАТИ,
01 - печать началась после команды PK (опция для реализации),
11 - печать началась после команды ПЕЧ. С КОДОВЫМ ПЕР.



2-ая гексадецимальная цифра:

бит 0 - не использован,
бит 1 - команда СТОП ПЕЧАТИ продолжается,
бит 2 - наступило изменение названия текста во время печати,
бит 3 - состояние print (независимо от команды начала печати).


3-ья гексадецимальная цифра:

бит 4 - нет возможности фазирования между распечатками (сигнализация Tge в статусе головки на терминале),
бит 5 - значение напряжения дробления определено,
бит 6 - вязкость чернил определена,
бит 7 - напряжение дробления правильное и его значение постоянное.



4-ая гексадецимальная цифра:

бит 0 - не использован,
бит 1 - не использован,
бит 2 - слишком малый интервал между распечатками для опции KOMPENS (сигнализация Aer в статусе головки на терминале),
бит 3 - нет возможности определения вязкости чернил.


Чтобы получить информацию о следующем сбое, следует вжать клавишу V терминала. После индикации последней ошибки терминал возвращается к индикации MENU.
Чтобы прекратить индицирование сбоев, следует использовать клавишу U.
Смотри также команда: ПОКАЗАТЬ ОШИБКУ.



ПРИМЕЧАНИЕ:
• Список сбоев начинается с ошибки, которая появилась первая. Место под список ограничено и поэтому, по мере появления новых ошибок, ошибки помещенные в начале списка устраняются из рапорта.
• Только сервисная служба производителя может погасить рапорт сбоев.


ПРИМЕР:

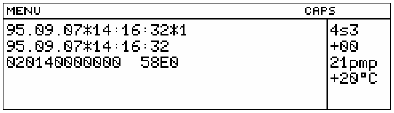

Ниже интерпретируется состояние датировщика во время сбоя, рапорт которого представлен на рис. :



Датер | маркировщик | EBS-6000


Сбой появился один раз от 7.09.95г. в 14 часов 16 минут.


Статус чернил составляет 020140000000.
• Вторая цифра - 2 => значение бита 0010 => бит1 (считая справа) "установленный" => означает, что головка 2 была готова.
• Четвертая цифра - 1 => значение битa 0001 => бит0 (считая справа) "установленный" => означает, что в головке 1 появился сбой фазирования.
• Пятая цифра - 4 => значение бита 0100 => бит 6 (считая справа) "установленный" => означает, что датировщик находился в состоянии добавления чернил в чернильную систему.


Статус головки 1 составляет 58E0.
• Первая цифра - 5 => значение бита 0101 => бит 6 (считая справа) "установленный" означает, что печатание в этой головке началось после команды СТАРТ ПЕЧАТИ => бит 4 (считая справа) "установленный" означает, что поступило согласие на прием сигнала фотодетектора.
• Вторая цифра - 8 => значение бита 1000 => бит3 (считая справа) "установленный" => обозначает, что головка была в состоянии print.
• Третья цифра - E => значение бита 1110 => бит7 (считая справа) "установленный" означает, что в головке напряжение дробления было правильное и его значение постоянное, => бит 6 (считая справа) "установленный" означает, что в головке было установлено значение вязкости чернил, => бит5 (считая справа) "установленный" означает, что в головке значение дробления было определено.


Статус головки 2 составляет 0108.
• Вторая цифра- 1 => значение бита 0001 => бит0 (считая справа) "установленый" => без значения, так как этот бит не используется.
• Четвертая цифра - 8 => значение бита 1000 => бит3 (считая справа) "установленный" => означает, что в головке невозможно было определить вязкость чернил.
