Параметры печати


Параметры печати

Датировщики EBS-6000 являются устройствами универсальными, обеспечивающими печать сложных текстов на предметах разного вида и величины. Эти предметы могут передвигаться перед пишущей головкой в широком диапазоне скорости, могут передвигаться автоматически или вручную, в любом направлении (влево или вправо), нормально или "вверх ногами".

Высота, ширина, утолщение знаков, количество повторений текстов и много других параметров печати можно модифицировать, влияя на способ печатания и внешний вид надписи.

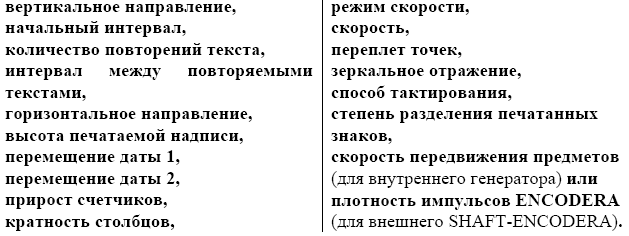

Можно модифицировать следующие параметры:

Во время печати датеровщик пользуется т.н.актуальными параметрами. В отличие от параметров хранимых в библиотеке блоков параметров (см.параграф Обслуживание блоков параметров печати), актуальные параметры непосредственно влияют на печатанный текст.


Актуальные параметры (в дальнейшем называемые параметрами) можно модифицировать следующим образом:


- Перед командой СТАРТ ПЕЧАТИ (режим stop) можно модифицировать все параметры доступные в команде: ПАРАМЕТРЫ ПЕЧАТИ из подменю ПЕЧАТЬ. Текст, который направляется в печать, не может сопрягаться с блоком параметров.


- Во время печати (после команды СТАРТ ПЕЧАТИ - режим print) можно модифицировать большинство параметров (но не все) доступных в команде ПАРАМЕТРЫ ПЕЧАТИ


- В случае выбора текста с сопряженным блоком параметров в команде СТАРТ ПЕЧАТИ, параметры печатания установлены под выбранный блок.

Во время печати, в случае необходимости, установленные под блок параметры можно модифицировать.


Способ модификации печати

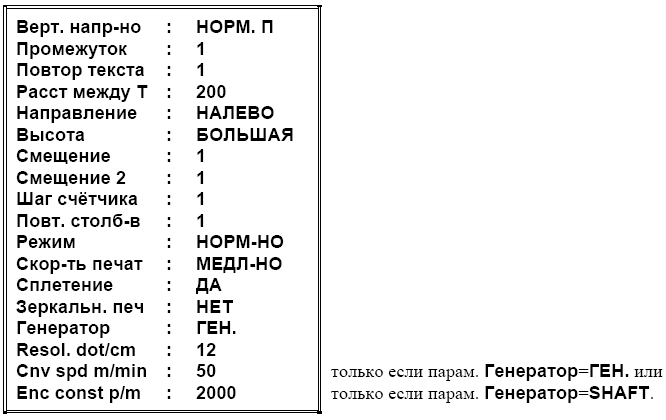

Параметры и их значения индицируются на термиале в виде menu (одновременно столько параметров, сколько строк поместится в рабочем окне терминала ). Предполагаемые значения следующие:

Поиски в menu параметров и модификации отдельных параметров проводятся следующим образом:
- клавиши и переводят маркер на поля значений отдельных параметров,
- клавиша или устанавливает маркер на поле значения первого параметра,
- клавиша или устанавливает маркер на поле значения последнего параметра.


Параметры изменяются следующим образом:
- Параметр текстового типа - клавиша - перевод на следующий,
                                          - клавиша - перевод на предыдущий.
- Параметр числового типа - клавиша - увеличение на один,
                                         - клавиша - уменьшение на один,
                                         - ввод требуемого числового значения и акцептация клавишей .

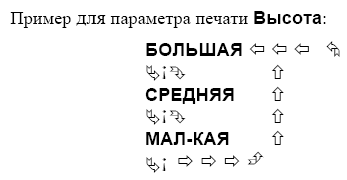

ПРИМЕЧАНИЕ: Список значений параметров со многими значениями свернут в петлю. Это означает, что пользуясь клавишами и , следующим значением параметра после последнего будет первое по списку (иначе говоря, последнее значение предупреждает первое по списку). Это ускоряет модификацию параметров.

Ниже приводится подробное описание значения отдельных параметров печати, объем значений, которые могут принять, их предполагаемые значения. Будет рассматриваться также возможность модификации параметра во время печати.

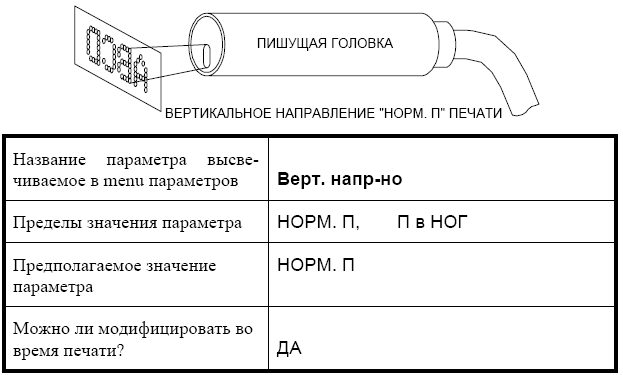

Вертикальное направление


Параметр определяет способ печати текста по вертикали: нормальная печать или "вверх ногами". Это может пригодиться, если подписываемый предмет передвигающийся перед головкой повернут.

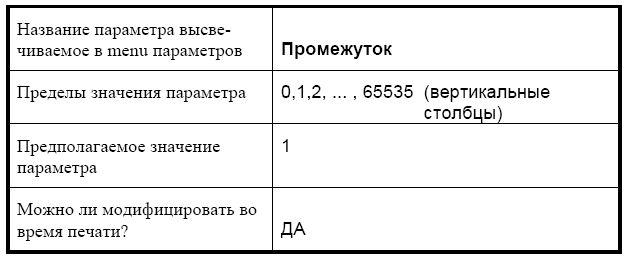

Начальный интервал


Параметр определяет интервал от места, в котором сработал фотодетектор, до места начала печати текста. Интервал выражается числом вертикальных столбцов (измеряемых тактирующей системой), измеряемых после срабатывания фотодетектора до распечатки текста. Благодаря этому, можно регулировать положение надписи по отношению к началу предмета.

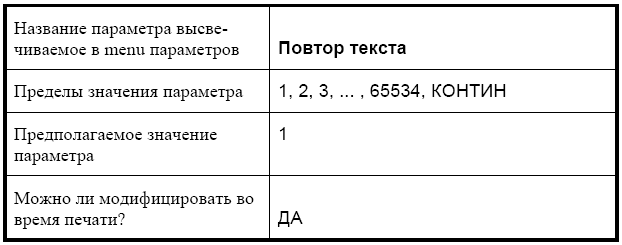

Количество повторений текста
Параметр определяет, сколько раз печать текста будет повторяться после срабатывания фотодетектора от места, в котором должна начаться распечатка текста. Благодаря этому, можно много раз печатать текст на одном предмете - т.н. репетиция текста. Для предметов типа кабели, шланги, трубы можно задать непрерывное повторение печати текста. Расстояние между текстами определяет параметр Расст между Т - см.дальше.

ПРИМЕЧАНИЕ: Если параметр Расст между Т установил интервал между текстами 0 (нуль), то количество репетиции (параметр Повтор текста) будет ограничена до 6 (даже если значение параметра Повтор текста больше чем 6).

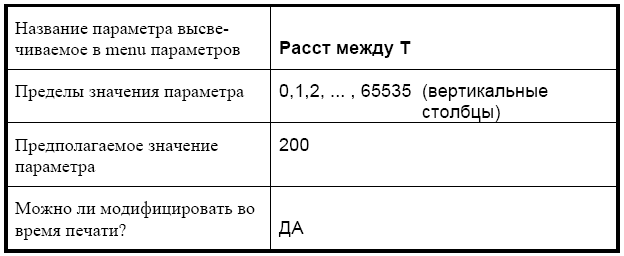

Интервал между повторяемыми текстами
Параметр определяет интервал между началами текстов при повторении текстов (параметр Повтор текста>1). Интервал выражается числом вертикальных столбцов (измеряемых системой, которая тактирует печатание).

ПРИМЕЧАНИЕ:
• Если интервал установленный параметром Расст между Т меньше длины текста (в столбцах), то тексты будут разделяться четырьмя пустыми столбцами.
• Если интервал установленный параметром Расст между Т составляет 0 (нуль), то тексты будут непосредственно соединяться друг с другом, но количество репетиций (параметр Повтор текста) будет ограничена до 6 (даже тогда, если значение параметра Повтор текста больше чем 6).

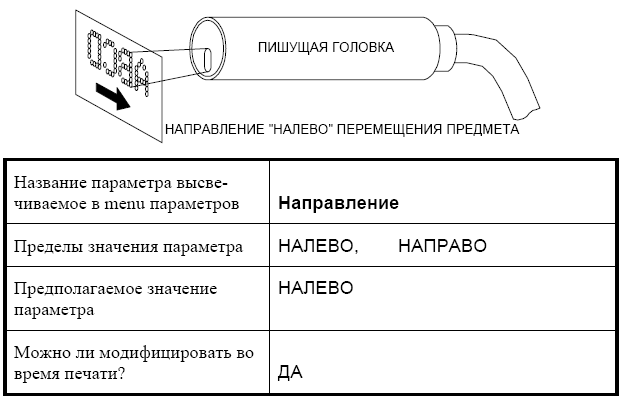

Горизонтальное направление
Параметр определяет в каком направлении передвигаются перед головкой описываемые предметы. В зависимости от этого, датировщик так подбирает способ печатания текста по горизонтали, чтобы печатанный текст был четким. Направление определяется "с точки зрения" головки.

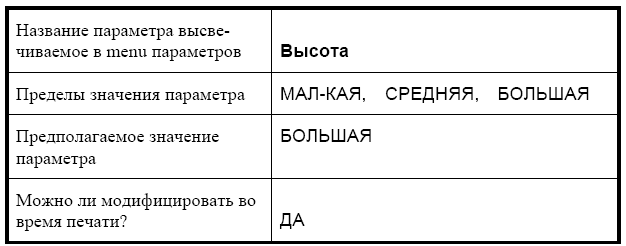

Высота печатанной надписи
Параметр определяет высоту печатанной надписи. При постоянном расстоянии головки от описываемого предмета надпись можно печатать тремя разными высотами. Высота печати относится к целому тексту, независимо от способа создания текста в редакторе текстов и от его содержания.

ПРИМЕЧАНИЕ: Дополнительно высоту печати можно плавно регулировать, изменяя расстояние головки от описываемого предмета. При такой регулировке следует учесть возможность ухудшения качества шрифта при больших расстояниях головки от описываемого предмета.

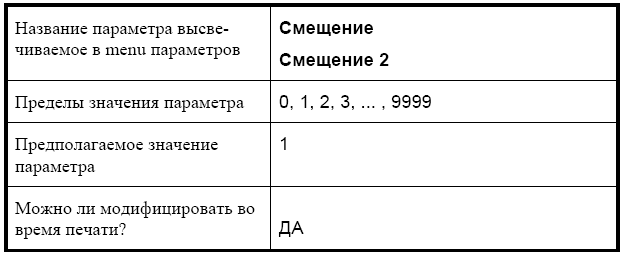

Перемещение даты
Параметр является числом дней, которое прибавляется к актуальной дате, чтобы вычислить т.н. дату годности. Существуют два параметра перемещающие дату Смещение и Смещение 2. Дата годности является специальным регистром типа Число+сдвиг или Число+сдвиг2, использующим в/у параметры - см.также параграф Использование специальных регистров.

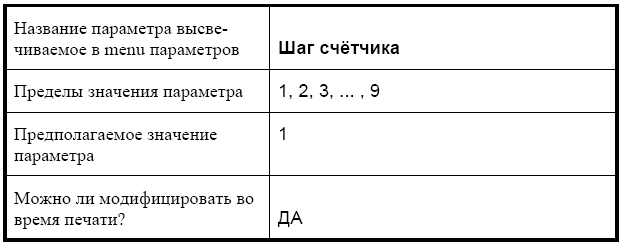

Прирост счетчиков
Параметр является числом, которое прибавляется к растущему счетчику или вычитается от уменьшающегося счетчика. Растущий и уменьшающийся счетчики являются специальными регистрами использующими параметр Шаг счётчика - см.также параграф Использование специальных регистров.

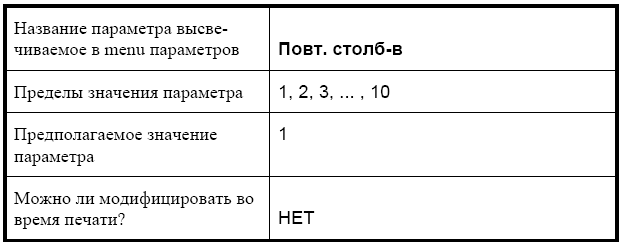

Кратность столбцов
Параметр определяет, сколько раз надо повторять печатание каждого вертикального столбца надписи. Этот параметр относится к целому тексту независимо от того, каким способом был создан текст в редакторе текстов, какое его содержание и какую индивидуальную кратность имеют отдельные подтексты печатанного текста.

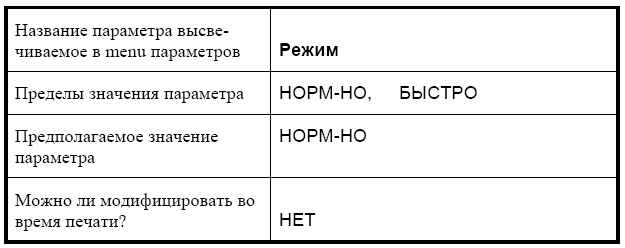

Режим скорости
Скорость печати нормально регулируется внутренним генератором или посредством shaft-encoder. Внутренний генератор (shaft-encoder) определяет моменты печати вертикальных столбцов печатаемого текста. При увеличении скорости печати до верхнего предела качество печати ухудшается. Причиной этого является система контроля печати, которая должна отвечать на импульсы поступающие от внутреннего генератора (shaft-encodera) и синхронизироваться с ними. Если систему обслуживания в/у импульсы выключить, то система контроля печати сама будет определять (оптимально, т.е. максимально быстро) моменты печати вертикальных столбцов.
Устанавливая значение БЫСТРО параметра Режим система контроля печати переходит на максимально возможную скорость печати. Следует помнить однако, что если внутренний генератор или shaft-encoder выключены, то при изменении скорости перемещения предмета перед головкой может измениться ширина надписи.

ПРИМЕЧАНИЕ:
• Значение БЫСТРО параметра Режим устанавливается только при очень больших скоростях печати Если после установки значения БЫСТРО параметра Скор-ть печати регулировка частотой внутреннего генератора (или переводом shaft-encodera) не обеспечивает правильной, четкой надписи, то можно еще ускорить печатание переключая датировщик в режим скорости БЫСТРО.
• При максимальной скорости печати (значение БЫСТРО параметра Режим) внутренний генератор и shaft-encoder не имеют влияния на скорость печати.

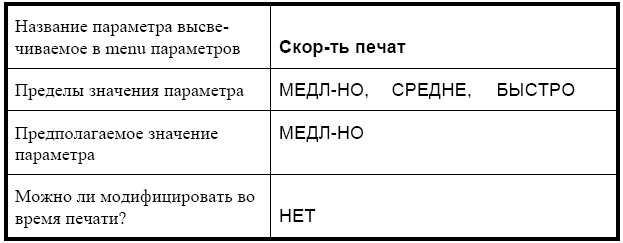

Скорость
Параметр определяет максимальную скорость печати надписи. В зависимости от значения параметра Скор-ть печати, для печати используются разные последовательности пишущих точек. Рекомендуется применять как можно самую малую скорость печати (небольшая скорость печати дает высшее качество шрифта).


Для значения МЕДЛ-НО параметра Скор-ть печати получается самое высокое качество шрифта.

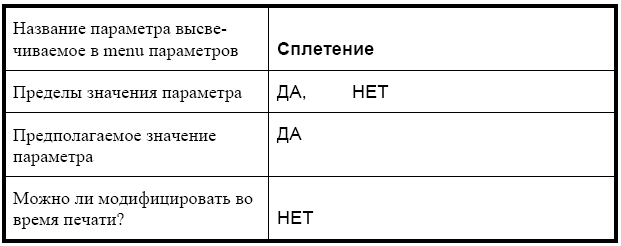

Переплет точек
Столбцы могут печататься без переплета или с переплетом точек. Без переплета точки каждого столбца печатаются одна за другой, начиная от самой низкой. В режиме переплета печатаются сначала все нечетные точки столбца, а потом точки четные. Цель такого порядка печати является уменьшение воздействия капель друг на друга, что является причиной снижения качества печати. Параметр определяет, как будут печататься столбцы текста: с переплетом точек или без переплета. Высшее качество печати получается, печатая с переплетом точек.

Способ тактирования
Скорость печати регулируется внутренним генератором или посредством shaftencoder.
Внутренний генератор (shaft-encoder) определяет моменты печати вертикальных столбцов печатаемого текста - т.н. тактирование. Параметром Режим проводится выбор источника тактирования - см.также параграф Регулировка скорости печати.

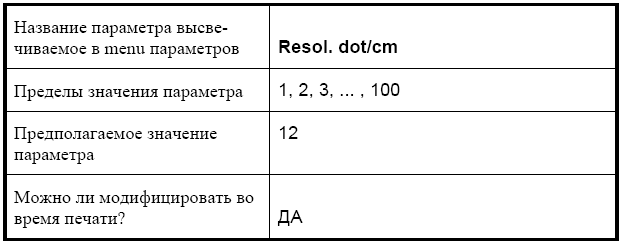

Степень разделения печатанных знаков
Параметр влияет на скорость печати. От него зависит, с какой степенью разделения выражаемой в точках/сантиметр будет печататься текст. Иначе, визуальным результатом изменения параметра Resol. dot/cm является изменение ширины печатанных знаков текста и длины целого текста - см. также Регулировка скорости печати.

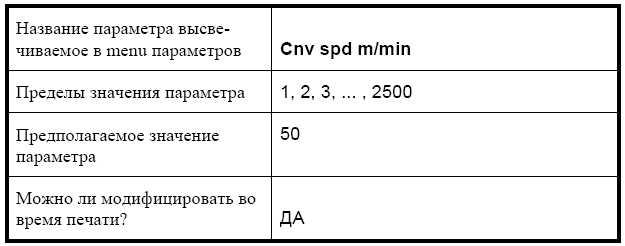

Скорость перемещения предметов перед головкой
Для того, чтобы надпись печатанная на предмете была разборчива, следует согласовать частоту печати вертикальных столбцов текста со скоростью перемещения предметов перед пишущей головкой. Такой подбор осуществляется посредством параметра печати Cnv spd m/min вводя выражаемое в метрах/минуту значение скорости перемещения производственного конвейера.


Скорость перемещения можно также измерить с помощью сервисной команды CONVEYER MEASUREMENTS - см. также параграф Определение некоторых параметров печатания на основе измерения скорости перемещения конвейера и Регулировка скорости печати.

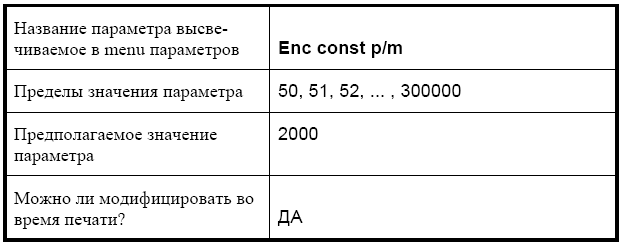

Число импульсов генерируемых внешним ENCODER-ом
Датчик скорости перемещения предметов перед пишущей головкой - т.н. SHAFT-ENCODER механически сопряжен с конвейером подает импульсы для тактирования печати вертикальных столбцов печатаемого текста. Число импульсов тактирующих печатание зависит от типа encodera и от механической передачи между encoder-ом а конвейером. Параметр печати Enc const p/m обозначает число импульсов encodera на единицу расстояния (1метр) перемещающихся предметов. Постоянную enkodera можно также измерить с помощью сервисной команды CONVEYER MEASUREMENTS - см. также параграф Определение некоторых параметров печатания на основе измерения скорости перемещения конвейера и Регулировка скорости печати.

ПРИМЕЧАНИЕ:
Для параметров печати Resol. dot/cm и Cnv spd m/min приводятся предельные значения параметров. Актуальные значения этих параметров контролируются управляющей программой и могут быть ограничены в зависимости от установки значения других параметров печати и от актуальной высоты печатаемых столбцов (7, 16, 25, 32 точки). Установлена автоматическая защита от установки слишком большой скорости печати. Поэтому может случится, что некоторые значения не будут приняты.
